INVERTER HYBRID ECOPOWER

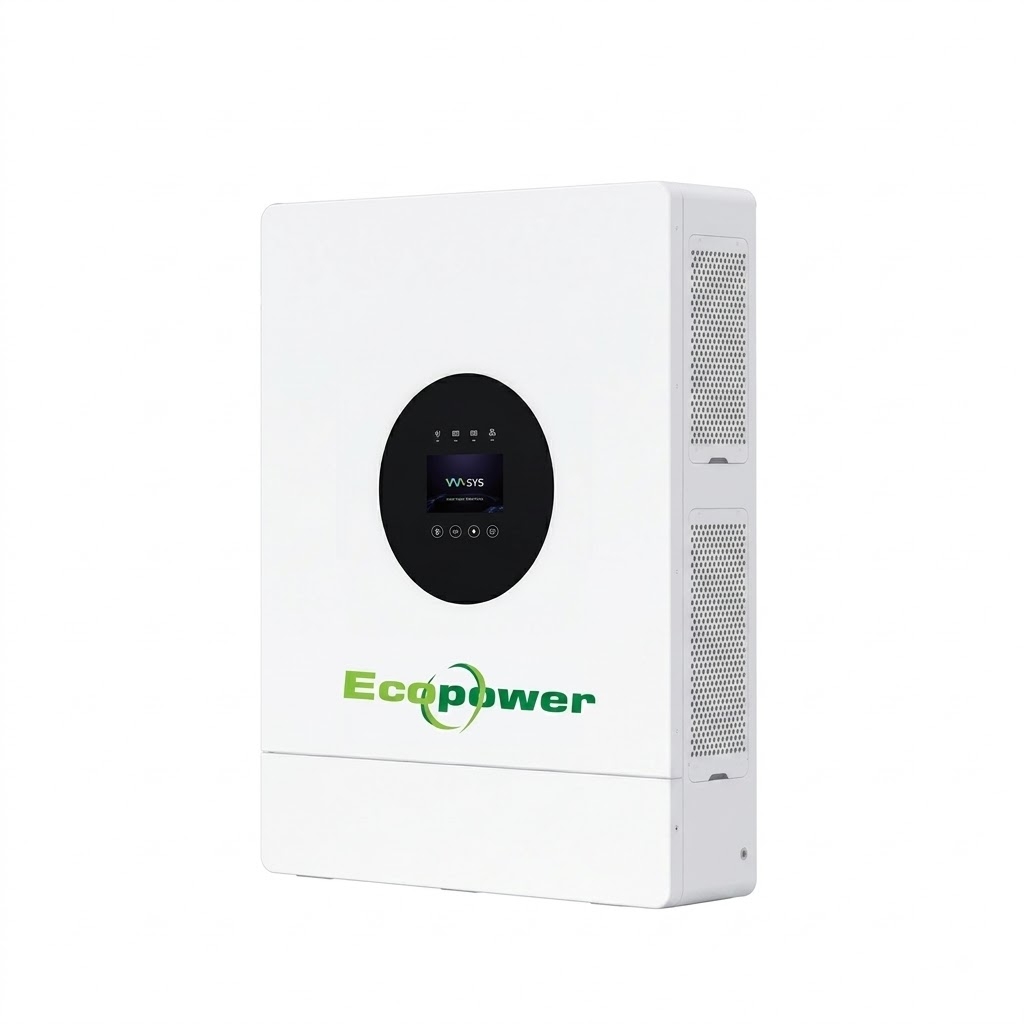

Inverter Hybrid ECOPOWER EP-16KVM-X2
Inverter Hybrid ECOPOWER EP-16KVM-X2 công suất 15kW, hỗ trợ hệ thống pin mặt trời công suất lớn, pin lưu trữ 48V, công suất PV đầu vào tối đa 27.6kW, 2 MPPT và dòng sạc/xả tối đa 280A. Thiết bị phù hợp cho các hệ thống điện mặt trời kết hợp lưu trữ và nguồn điện dự phòng.
Mô tả sản phẩm
ECOPOWER EP-16KVM-X2 là dòng inverter hybrid công suất cao được thiết kế cho hệ thống điện mặt trời kết hợp lưu trữ năng lượng. Thiết bị hỗ trợ công suất PV khuyến nghị tối đa 25.2kW và công suất PV đầu vào tối đa 27.6kW.
Inverter được trang bị 2 MPPT, mỗi MPPT hỗ trợ 2 string, dải điện áp MPPT từ 85–450VDC và điện áp PV tối đa 500VDC, giúp hệ thống linh hoạt trong việc thiết kế và phân chia các chuỗi pin mặt trời.
Phía lưu trữ hỗ trợ pin Lead-acid hoặc Lithium-ion, điện áp pin định mức 48VDC, dải điện áp 40–60VDC và dòng sạc/xả tối đa lên đến 280A. EP-16KVM-X2 cũng hỗ trợ giao tiếp BMS thông qua RS485 và CAN.
CÔNG SUẤT PV TỐI ĐA
27.6 kW
DÒNG SẠC / XẢ TỐI ĐA
280A / 280A
Ưu điểm nổi bật
- Công suất cao: Công suất đầu ra định mức 15.000W / 15.000VA, đáp ứng nhu cầu sử dụng điện cho các hệ thống có tải lớn.
- Khả năng kết nối PV lớn: Hỗ trợ công suất PV khuyến nghị tối đa 25.2kW và công suất đầu vào tối đa 27.6kW.
- 2 MPPT độc lập: Trang bị 2 MPPT, mỗi MPPT hỗ trợ 2 string, dòng đầu vào tối đa 36A + 36A.
- Hỗ trợ pin 48V: Tương thích pin Lead-acid hoặc Lithium-ion với dải điện áp 40–60VDC.
- Dòng sạc/xả cao: Dòng sạc và xả tối đa đạt 280A/280A, phù hợp với hệ thống lưu trữ dung lượng lớn.
- Hỗ trợ BMS: Giao tiếp BMS thông qua RS485 và CAN giúp inverter kết nối với hệ thống pin Lithium.
- Khả năng mở rộng: Hỗ trợ kết nối song song tối đa 12 thiết bị theo cấu hình hệ thống.
- Hiệu suất cao: Hiệu suất đỉnh đạt 97.6%, hiệu suất MPPT tối đa lớn hơn 99%.
- Đầu ra Backup: Hỗ trợ đầu ra 220/230/240VAC, tần số 50Hz/60Hz cho nhu cầu cấp điện dự phòng.
- Bảo vệ an toàn: Tích hợp các chức năng bảo vệ quá áp, quá dòng, ngắn mạch AC và bảo vệ linh kiện DC.
Khả năng kết nối tấm pin mặt trời
EP-16KVM-X2 hỗ trợ hệ thống PV công suất lớn với công suất khuyến nghị tối đa 25.2kW và công suất đầu vào tối đa 27.6kW.
Thiết bị có 2 MPPT, mỗi MPPT hỗ trợ 2 string. Điện áp PV tối đa đạt 500VDC, dải điện áp MPPT từ 85–450VDC, dòng đầu vào tối đa mỗi MPPT 36A và dòng ngắn mạch tối đa mỗi MPPT 54A.
Hỗ trợ pin lưu trữ 48V
Inverter ECOPOWER EP-16KVM-X2 hỗ trợ cả Lead-acid và Lithium-ion, với dải điện áp pin từ 40–60VDC và điện áp định mức 48VDC.
Dòng sạc/xả tối đa đạt 280A/280A. Thiết bị hỗ trợ giao tiếp BMS thông qua RS485 và CAN, giúp kết nối và quản lý pin Lithium phù hợp với hệ thống lưu trữ.
Đầu ra Backup – Nguồn điện dự phòng
Đầu ra Backup của EP-16KVM-X2 có công suất định mức 15.000W / 15.000VA, dòng điện đầu ra định mức 65.2A.
Điện áp đầu ra hỗ trợ 220/230/240VAC, tần số 50Hz/60Hz. Khả năng Surge đạt tối đa 2 lần công suất định mức trong 5 giây.
Thời gian chuyển mạch điển hình khoảng 10ms ở chế độ UPS và 20ms ở chế độ APL.
Thông số kỹ thuật Inverter ECOPOWER EP-16KVM-X2
| PV (DC INPUT) |
| Công suất PV khuyến nghị tối đa |
25.2kW (12.6kW + 12.6kW) |
| Điện áp PV đầu vào tối đa |
500VDC |
| Dải điện áp MPPT |
85–450VDC |
| Số lượng MPPT |
2 |
| Số string trên mỗi MPPT |
2 |
| Dòng đầu vào tối đa mỗi MPPT |
36A + 36A |
| Dòng ngắn mạch tối đa mỗi MPPT |
54A + 54A |
| GRID (AC INPUT) |
| Công suất đầu vào tối đa |
27.6kW |
| Dòng đầu vào tối đa |
120A |
| Điện áp lưới định mức |
230VAC |
| Tần số lưới định mức |
50/60Hz |
| Dải điện áp cho phép |
170–280VAC (UPS) / 90–280VAC (APL) |
| BATTERY PARAMETERS |
| Loại pin |
Lead-acid hoặc Lithium-ion |
| Dải điện áp pin |
40–60VDC |
| Điện áp pin định mức |
48VDC |
| Dòng sạc/xả tối đa |
280A / 280A |
| Giao tiếp BMS |
RS485, CAN |
| BACK-UP OUTPUT (AC OUTPUT) |
| Công suất đầu ra định mức |
15000W / 15000VA (Twin output) |
| Dòng đầu ra định mức |
65.2A |
| Điện áp / tần số đầu ra |
220/230/240VAC – 50Hz/60Hz |
| Khả năng kết nối song song |
Tối đa 12 thiết bị |
| Công suất Surge |
2 lần công suất định mức trong 5 giây |
| THDv (tải tuyến tính) |
< 3% |
| Thời gian chuyển mạch |
10ms (UPS) / 20ms (APL) |
| EFFICIENCY & PROTECTION |
| Hiệu suất đỉnh |
97.6% |
| Hiệu suất MPPT tối đa |
>99% |
| Bảo vệ bên trong |
Bảo vệ quá áp đầu ra AC, quá dòng đầu ra AC, ngắn mạch đầu ra AC, quá áp đầu vào AC và giám sát linh kiện DC |
| Bảo vệ Surge |
TYPE II (DC), TYPE III (AC) |
| THÔNG SỐ CHUNG |
| Cấp bảo vệ IP |
IP54 |
| Nhiệt độ hoạt động |
-10°C ~ +60°C |
| Độ ẩm tương đối |
5%–95% |
| Độ cao hoạt động tối đa |
>2000m derating |
| Điện năng tự tiêu thụ ở chế độ chờ |
<20W |
| Kiểu lắp đặt |
Wall-mounted |
| Phương thức làm mát |
Intelligent Air Cooling |
| Giao tiếp |
RS485/CAN, Wi-Fi, Dry Port |
| THÔNG SỐ CƠ KHÍ |
| Màn hình |
LCD cảm ứng màu 4.3 inch |
| Kích thước inverter (L*W*H) |
630*524*123mm |
| Trọng lượng tịnh |
33kg |
| Kích thước thùng carton (L*W*H) |
778*629*213mm |
| Trọng lượng đóng gói |
36kg |
| Thời gian bảo hành |
3 năm |
Khuyến nghị lắp đặt & vận hành
- Lắp đặt inverter trên tường tại vị trí khô ráo, thông thoáng và tránh ánh nắng trực tiếp.
- Đảm bảo hệ thống PV được thiết kế đúng giới hạn điện áp tối đa 500VDC và dải MPPT 85–450VDC.
- Khi sử dụng pin lưu trữ, cần lựa chọn hệ pin phù hợp với dải điện áp 40–60VDC và khả năng sạc/xả của inverter.
- Đối với pin Lithium, cần kiểm tra tương thích giao tiếp BMS RS485/CAN trước khi đưa hệ thống vào vận hành.
- Dây dẫn và thiết bị bảo vệ phải được lựa chọn phù hợp với dòng điện hệ thống, đặc biệt khi dòng sạc/xả có thể đạt tới 280A.
- Việc lắp đặt, cấu hình song song và đấu nối inverter cần được thực hiện bởi kỹ thuật viên có chuyên môn.
ECOPOWER EP-16KVM-X2
Giải pháp Inverter Hybrid 15kW cho hệ thống điện mặt trời và lưu trữ năng lượng
